任务要求#

缓存模拟器根据命令行参数构造缓存，读取 trace 文件中的访存记录，最后输出 hits、misses 和 evictions：

1
./csim -s 4 -E 1 -b 4 -t traces/yi.trace

参数含义如下：

缓存的组织方式#

缓存共有 $S = 2^s$ 个组，每组有 $E$ 条缓存行。CPU 发出的地址则被解释为标记、组索引和块偏移三部分：

从高位到低位：

组索引定位唯一的缓存组，随后只需遍历其中的 $E$ 行并比较 tag。块偏移用于选择块内字节；$E$ 不参与地址切分。

数据结构设计#

真实缓存行包含有效位、tag 和 $B = 2^b$ 字节的数据块。不过本实验只统计缓存行为，不需要保存或返回真实数据，因此我的 Line 只保留：

1
typedef struct
2
{
3
    int valid;
4
    unsigned long long tag;
5
    int lru;
6
} Line;

valid 判断缓存行是否有效，tag 标识其中的内存块，lru 记录最近访问时间。

地址解析#

移掉最低的 $s + b$ 位即可取得 tag；移掉 $b$ 位后，再用低 $s$ 位全为 1 的掩码截取组索引：

1
unsigned long long tagAddr = addr >> (b + s);
2
unsigned long long setIndex = (addr >> b) & ((1ULL << s) - 1);

本实验不读取缓存块中的真实字节，所以模拟器只需要计算 tagAddr 和 setIndex，不需要保存缓存块中的实际数据，也不需要计算块内偏移。

一次缓存访问#

根据 setIndex 定位缓存组，再遍历组内的 $E$ 条缓存行：

1. 命中：找到 valid == 1 且 tag 相同的缓存行，增加 hits 并更新它的访问时间；
2. 未命中但有空行：增加 misses，将数据装入第一个无效行；
3. 未命中且没有空行：增加 misses 和 evictions，替换最久未使用的缓存行。

LRU 替换策略#

我用一个全局递增的 time 作为时间戳。每次访问缓存时令 time++，命中或装入一行时记录 line.lru = time；发生替换时，选择 lru 最小的缓存行。

曾经听过一种 $O(1)$ 的 LRU 实现：用哈希表定位缓存项，用双向链表维护访问顺序。访问时将节点移动到链表头，淘汰时直接删除链表尾。我的实现需要遍历组内的 $E$ 条缓存行，替换复杂度为 $O(E)$；由于本实验中的 $E$ 很小，使用时间戳更简单直接。一定不是自己比较懒还没有学习这种方法的实现。

读取并执行访存轨迹#

逐行读取操作类型、地址和访问大小。I 是取指操作，直接忽略；L 和 S 各访问一次缓存；M 表示先读后写同一地址，因此连续访问两次。

Part A 调试与结果#

运行完整测试后，缓存模拟器通过了全部测试，正确性得分为 27/27。

任务要求#

Part B 要求在一个 1 KiB 的直接映射缓存上优化矩阵转置。该缓存包含 32 个组，每组 1 条缓存行，每个缓存块为 32 字节，即 $s = 5$、$E = 1$、$b = 5$。

转置函数必须保持 $A$ 不变，不能使用辅助数组、动态内存或递归，并且每个函数最多只能使用 12 个 int 类型的局部变量。在保证结果正确的基础上，分别测试以下三种矩阵规模：

为什么朴素转置会产生大量 miss#

朴素转置并不是读取 $A$ 时表现不好：按行读取 $A$ 能充分利用一个缓存块中的连续元素。真正的问题在于写入 B[j][i] 时形成了按列访问，相邻写入地址相距一整行，导致刚载入的缓存块无法被充分复用。

此外，实验使用的是直接映射缓存，$A$ 与 $B$ 的缓存块还可能映射到同一组并相互驱逐，尤其容易发生在对角块中，因此产生了大量 miss。

分块的基本思路#

分块的目标是把一次完整的矩阵转置，拆成多个较小的子矩阵分别处理。处理一个小块时，$A$ 中相邻的数据可以在缓存中重复利用，减少按列写入 $B$ 带来的 miss。

实验使用的缓存块大小为 32 字节，一个 int 占 4 字节，因此一行连续的 8 个 int 正好对应一个缓存块。对于 32 × 32 矩阵，选择 8 × 8 作为分块大小：每个小块的一行读取可以完整利用一个缓存块，而矩阵的每条边可以分成 $32 / 8 = 4$ 个小块。

分块本身只能改善空间局部性；在直接映射缓存中，还需要额外处理 $A$ 和 $B$ 的映射冲突，尤其是对角线位置的冲突。

32 × 32 矩阵#

对于 32 × 32 矩阵，我使用 8 × 8 分块。外层循环每次移动 8 行、8 列，处理一个子矩阵时，先读取 $A$ 当前行的 8 个元素，再写入 $B$ 中对应的 8 个位置：

当前行的 8 个 $A$ 元素连续排列，正好占一个缓存块。写入 $B$ 时，虽然一次会访问 8 个不同的行，但对于固定的 $B$ 行，随着 i 增加，访问的是连续的 8 个元素，因此也能复用同一个缓存块。

在 32 × 32 的情况下，这 8 个 $B$ 缓存块彼此映射到不同的缓存组，不会因为直接映射而互相驱逐。真正需要处理的是 $A$ 和 $B$ 之间的组映射冲突。

在对角分块中，$A$ 和 $B$ 可能映射到相同的缓存组。为避免写入 $B$ 后再次读取 $A$，代码先将 $A$ 当前行的 8 个值保存到 tmp0 到 tmp7，再统一写入 $B$，从而减少冲突带来的额外 miss。

最终 32 × 32 的 miss 数为 288，获得了该项的 8/8。

64 × 64 矩阵#

64 × 64 的难点在于，直接沿用 8 × 8 的转置会产生严重的组冲突。此时矩阵一行有 64 个 int，相邻两行的地址相差 256 字节，也就是 8 个缓存块。因此访问同一列的 8 行时，缓存组索引会重复：

1
set, set+8, set+16, set+24,
2
set, set+8, set+16, set+24

组索引会按 set、set+8、set+16、set+24 循环，后 4 个块重新映射到前 4 个块使用的组。因此，8 个不同的 $B$ 块只映射到 4 个缓存组，在 $E=1$ 的直接映射缓存中会互相驱逐。

因此代码仍以 8 × 8 为大块，将其划分为四个 4 × 4 象限，并分三个阶段处理：

1. 处理上面 4 行：每次读取 $A$ 的连续 8 个元素。前 4 个直接写入最终的左上区域，后 4 个暂时放在 $B$ 的右上区域；
2. 处理下面 4 行并交换：读取 $A$ 左下区域的数据，同时取出 $B$ 中暂存的右上数据。前者写入最终的右上区域，后者搬到最终的左下区域；
3. 处理右下区域：将 $A$ 右下的 4 × 4 部分写入 $B$ 的右下区域。

每个阶段只访问 $B$ 的 4 行，避免了 8 个 $B$ 块之间的重复组映射；暂存操作则改变了写入顺序，避免数据直接写入最终位置时产生额外冲突。tmp0 到 tmp7 用来保存已经读出的 $A$ 数据，避免它们被 $B$ 的写入驱逐后再次读取。

最终 64 × 64 的 miss 数为 1180，获得了该项的 8/8。

61 × 67 矩阵#

对于 61 × 67 矩阵，代码直接使用 16 × 16 分块。矩阵的列数和行数都不是 16 的整数倍，因此需要在边界处截断：列方向分为 16 + 16 + 16 + 13，行方向分为 16 + 16 + 16 + 16 + 3。

每个分块处理时，先计算本块实际的结束位置；如果分块越过矩阵边界，就将结束位置限制在 M 或 N 以内。随后仍按行读取 $A$，并将元素写入转置位置 $B[j][i]$。与 64 × 64 不同，这里没有额外的暂存和交换步骤，普通的分块遍历就能达到要求。

最终 61 × 67 的 miss 数为 1993，获得了该项的 10/10。

Part B 调试与结果#

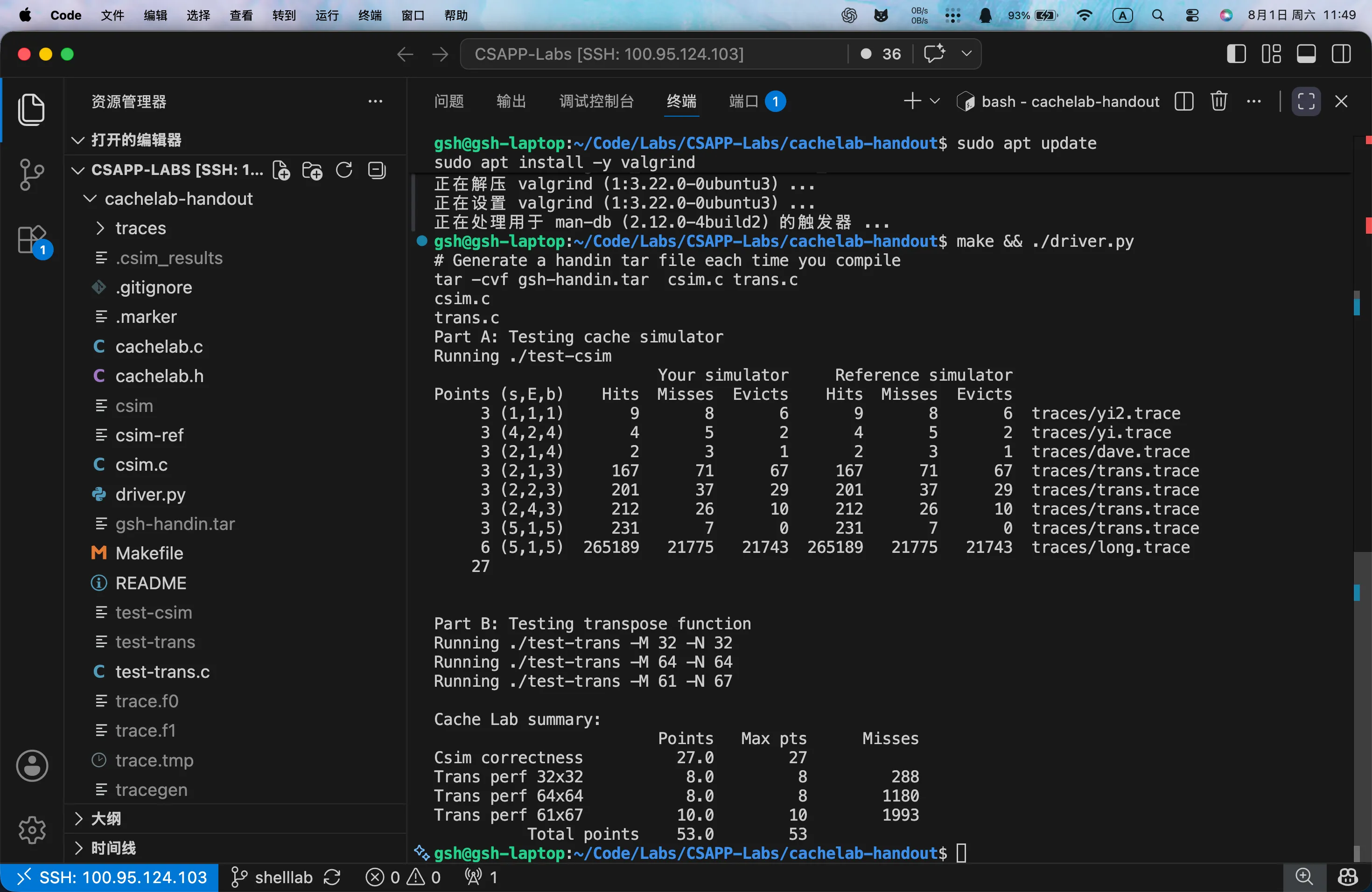

运行完整测试后，三个矩阵规模的转置函数均通过测试：32 × 32 获得 8/8，64 × 64 获得 8/8，61 × 67 获得 10/10。最终总分为 53/53。
